În industria de fabricare a matrițelor, regula oțelului este marginea de tăiere a matriței. Precizia sa determină calitatea fiecărei cutii, carton sau produs de ambalaj care este tăiat. O rigură de oțel care este îndoită incorect chiar și cu o fracțiune de milimetru va produce o matriță care nu reușește să taie curat, ceea ce duce la pierderi costisitoare de producție. Timp de zeci de ani, îndoirea riglei de oțel a fost un proces manual, care impunea operatorilor calificați să folosească unelte de mână și șabloane fizice. Rezultatele au fost doar la fel de bune ca și priceperea operatorului, iar consistența a fost dificil de obținut. Introducerea aparatului de îndoit automat a transformat acest proces, aducând precizia controlului numeric computerizat la îndoirea riglei de oțel.
Miezul preciziei aparatului de îndoit automat constă în funcția de îndoire. Această funcție nu este o simplă acțiune mecanică; este o interacțiune sofisticată de servomotoare, instrumente de precizie și algoritmi de control în timp real. TheModel de bază Auto Bender, conceput de Adewo Automation Equipment Co.,ltd., este proiectat pentru a oferi coturi consistente, de înaltă precizie, care îndeplinesc cerințele exigente ale fabricării de matrițe moderne. Acest articol oferă o analiză tehnică a funcției de îndoire, explicând mecanismele care permit modelarea precisă a riglei de oțel. Vom examina sistemul de servocomandă, geometria sculelor de îndoire, algoritmii de compensare care țin cont de înapoierea materialului și măsurile de control al calității care asigură precizia fiecărei îndoiri.
Funcția de îndoire într-o mașină de îndoit automat este sistemul mecanic și electronic care transformă o lungime dreaptă de rigla de oțel într-o muchie de tăiere cu formă precisă. O rigură de oțel este o bandă de oțel călit cu o muchie ascuțită pe o parte și un corp zimțat sau simplu pe cealaltă parte. Este folosit la fabricarea matrițelor pentru a crea traseul de tăiere a unei matrițe. Îndoitorul automat ia o regulă dreaptă, o introduce în capul de îndoire și apoi execută o serie de îndoiri pentru a crea forma dorită. Funcția de îndoire trebuie să fie capabilă să producă îndoiri de diferite unghiuri (de obicei 90 de grade, dar și alte unghiuri) și raze, cu un grad ridicat de precizie și repetabilitate.
Funcția de îndoire este compusă din mai multe componente cheie. Primul este mecanismul de alimentare, care avansează regula de oțel în poziția corectă pentru fiecare îndoire. Mecanismul de alimentare folosește role de precizie sau un sistem de prindere pentru a muta regula cu precizie. A doua componentă este capul de îndoire, care conține sculele care formează de fapt îndoirea. Capul de îndoire utilizează în mod obișnuit o combinație de un poanson de îndoire și o matriță sau un set de role, pentru a deforma regula de oțel. A treia componentă este sistemul de control, care coordonează acțiunile de avans și îndoire pe baza modelului programat. Sistemul de control folosește servomotoare pentru a antrena axele de avans și de îndoire, asigurându-se că mișcările sunt precise și repetabile.

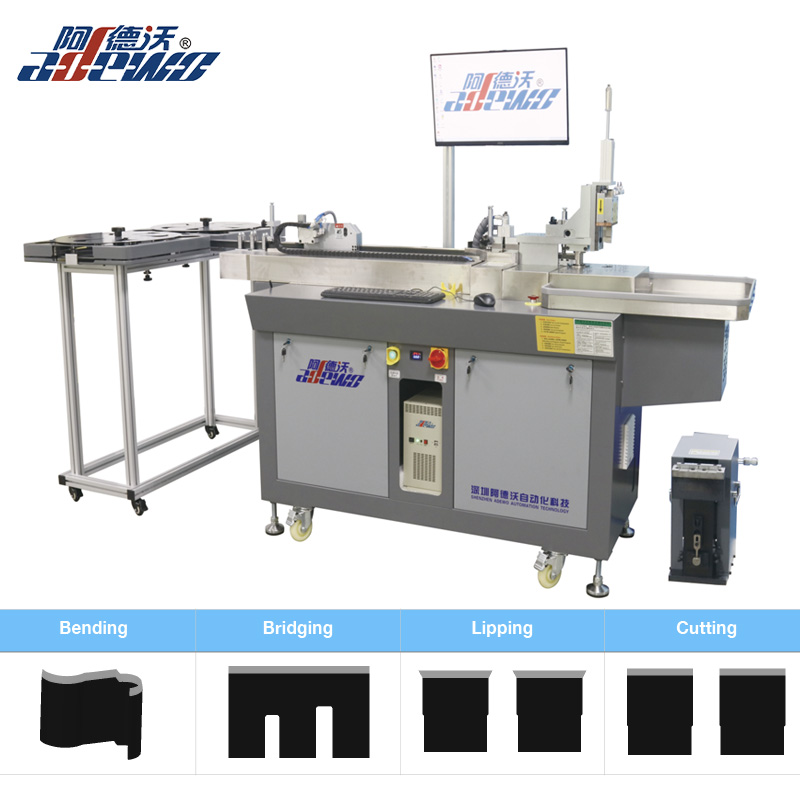

Precizia funcției de îndoire este determinată de precizia acestor componente și de algoritmii de control care le gestionează. LaAdewo Automation Equipment Co.,ltd., Modelul nostru de îndoire automată de bază este proiectat pentru a obține o precizie de îndoire de +/- 0,1 mm pentru poziția de îndoire și de +/- 0,5 grade pentru unghiul de îndoire. Acest nivel de precizie este esențial pentru producerea matrițelor care îndeplinesc toleranțele strânse necesare pentru ambalajele de înaltă calitate. Următorul tabel oferă un rezumat al componentelor cheie ale funcției de îndoire și rolurile acestora.
| Componentă | Funcţie | Impact asupra preciziei |
| Mecanismul de alimentare | Avansează regula de oțel în poziția de îndoire | Determină precizia locației îndoirii de-a lungul regulii |
| Cap îndoit | Formează îndoirea riglei de oțel | Determină precizia unghiului de îndoire și a razei |
| Servomotoare | Acționați axele de avans și de îndoire | Oferă precizia și repetabilitatea mișcării |
| Sistem de control | Coordonează acțiunile de alimentare și îndoire | Asigură utilizarea secvenței corecte și a parametrilor |
| Scule | Poansoane sau role care formează îndoirea | Determină calitatea îndoirii și durata de viață a sculei |
Controlul servo este baza preciziei funcției de îndoire. Un servomotor este un motor care este echipat cu un dispozitiv de feedback, de obicei un encoder, care raportează controlerului poziția și viteza motorului. Controlerul compară poziția reală cu poziția comandată și ajustează intrarea motorului pentru a minimiza eroarea. Acest control în buclă închisă este esențial pentru obținerea unei mișcări precise și repetabile. Într-un îndoit automat, axa de avans și axa de îndoire sunt ambele conduse de servomotoare. Axa de avans trebuie să deplaseze rigula de oțel în poziția exactă pentru fiecare îndoire. Axa de îndoire trebuie să rotească instrumentul de îndoire la unghiul exact. Orice eroare în aceste axe va duce la o îndoire inexactă.
Precizia unui sistem servo este determinată de mai mulți factori, inclusiv rezoluția encoderului, rigiditatea sistemului mecanic și calitatea algoritmului de control. Un encoder de înaltă rezoluție poate detecta schimbări foarte mici de poziție, permițând controlerului să facă ajustări fine. Un sistem mecanic rigid asigură că mișcarea motorului este transmisă sculei fără joc sau îndoire. Un algoritm de control bine reglat asigură că motorul răspunde rapid și fără probleme la comenzi, fără depășiri sau oscilații. La Adewo Automation Equipment Co.,ltd., modelul nostru de model de bază Auto Bender utilizează codificatoare absolute de înaltă rezoluție și o structură mecanică rigidă pentru a asigura un control precis al servo. Algoritmii noștri de control sunt reglați pentru a oferi un răspuns rapid și stabil la cerințele exigente ale îndoirii regulilor de oțel.
Următorul tabel compară performanța unei funcții de îndoire servocontrolată cu o funcție de îndoire controlată de un motor pas cu pas. Motoarele pas cu pas sunt o altă opțiune comună pentru controlul mișcării, dar au limitări în ceea ce privește precizia și cuplul.
| Parametru | Control servo | Controlul motorului pas cu pas |
| Feedback | Buclă închisă (encoder) | Buclă deschisă (fără feedback) |
| Precizia poziției | Înalt (+/- 0,01 mm tipic) | Moderat (+/- 0,05 mm tipic) |
| Repetabilitate | Excelent | Bun |
| Cuplu la viteză mare | Ridicat | Scade cu viteza |
| Risc de pași pierduți | Niciunul (buclă închisă) | Posibil sub suprasarcină |
| Cost | Superior | Mai jos |
Utilizarea servocontrolului în modelul nostru de îndoire automată de bază este un motiv cheie pentru precizia sa superioară de îndoire. Feedback-ul în buclă închisă asigură că mașina cunoaște întotdeauna poziția exactă a axelor de avans și de îndoire și poate corecta orice erori în timp real. Acest lucru este deosebit de important atunci când îndoiți regulile de oțel de înaltă rezistență, care necesită forțe mai mari și pot face ca un motor pas cu pas să piardă trepte. Cu servocontrol, mașina își menține precizia chiar și în condiții solicitante.
Geometria sculelor de îndoire este un alt factor critic în realizarea unor îndoiri precise. Sculele constă din poansonul de îndoire și matrița de îndoire sau, în unele modele, un set de role de formare. Forma și dimensiunile sculelor determină raza și unghiul îndoirii. Sculele trebuie proiectate pentru a se potrivi cu proprietățile riglei de oțel, inclusiv grosimea, duritatea și raza de îndoire dorită. O nepotrivire între scule și regulă poate duce la îndoiri inexacte, fisuri sau uzură excesivă a sculei.
Parametrii cheie ai sculelor care afectează precizia de îndoire sunt raza poansonului, deschiderea matriței și unghiul matriței. Raza poansonului determină raza interioară a cotului. Deschiderea matriței determină cantitatea de material care este îndoit și caracteristicile elasticității. Unghiul matriței determină unghiul final al îndoirii. Pentru o îndoire standard de 90 de grade, unghiul matriței este în mod obișnuit de 90 de grade, dar poansonul și matrița trebuie proiectate pentru a ține cont de returul elastic al riglei de oțel. Backback este tendința materialului de a reveni parțial la forma sa inițială după ce forța de îndoire este îndepărtată. Pentru a obține o îndoire de 90 de grade, sculele trebuie să îndoiască prea mult regula, de exemplu, la 92 de grade, astfel încât să revină la 90 de grade.
Sculele din modelul nostru de îndoit automat de bază sunt fabricate din oțel pentru scule de înaltă calitate și sunt șlefuite cu precizie pentru a asigura dimensiuni precise. Uneltele sunt, de asemenea, proiectate pentru schimbarea rapidă, permițând operatorului să comute între diferitele raze și unghiuri de îndoire cu timp de nefuncționare minim. Fabrica noastră de la Adewo Automation Equipment Co.,ltd. oferă o gamă largă de opțiuni de scule pentru a se potrivi diferitelor tipuri de rigle de oțel și cerințe de îndoire. Următorul tabel rezumă parametrii cheie ai sculelor și impactul lor asupra preciziei de îndoire.
| Parametrul sculei | Funcţie | Impact asupra preciziei de îndoire |
| Raza de perforare | Determină raza interioară a cotului | Afectează direct precizia razei de curbură |
| Deschiderea matriței | Determină cantitatea de material îndoit | Afectează backback și unghiul final |
| Unghiul matriței | Determină unghiul final al îndoirii | Trebuie să compenseze înapoi |
| Materialul sculei | Determină durata de viață a sculei și rezistența la uzură | Afectează precizia pe termen lung |
Pe lângă proiectarea sculelor, alinierea sculelor este critică. Dacă poansonul și matrița nu sunt aliniate perfect, îndoirea va fi înclinată, iar regula se poate răsuci. Modelul nostru de îndoit automat de bază utilizează ghidaje de precizie și un cadru rigid pentru a se asigura că sculele rămân aliniate în timpul funcționării. Această aliniere este verificată și menținută ca parte a procedurilor noastre de întreținere de rutină.
Springback este inamicul îndoirii precise. Când o rigură de oțel este îndoită, materialul suferă atât deformații plastice, cât și elastice. Deformarea plastică este permanentă, dar deformația elastică este recuperată atunci când forța de încovoiere este îndepărtată. Această recuperare face ca regula să revină, rezultând un unghi de îndoire care este mai mic decât unghiul la care a fost îndoită. Cantitatea de retur depinde de proprietățile materialului riglei, de grosimea acesteia și de raza de îndoire. Dacă backbackul nu este compensat, unghiul final de îndoire va fi inexact.
Pentru a obține îndoiri precise, îndoitorul automat trebuie să îndoiască prea mult regula pentru a compensa revenirea elastică. Cantitatea de supraîndoire este determinată de un algoritm de compensare a returului elastic. Acest algoritm se bazează pe proprietățile materiale ale regulii și pe geometria îndoirii. Algoritmul calculează unghiul de supraîndoire necesar și comandă axei de îndoire să se deplaseze la acel unghi. Când forța de îndoire este eliberată, regula revine la unghiul dorit. Precizia algoritmului de compensare este critică pentru precizia generală a funcției de îndoire.
La Adewo Automation Equipment Co.,ltd., modelul nostru de îndoire automată de bază folosește un algoritm sofisticat de compensare a returului care se bazează pe teste extinse ale diferitelor tipuri de reguli de oțel. Algoritmul ia în considerare grosimea regulii, duritatea și raza de îndoire dorită. Operatorul introduce pur și simplu unghiul și raza de îndoire dorite, iar mașina calculează automat supraîndoirea necesară. Următorul tabel oferă un exemplu de compensare a returului elastic pentru diferite grosimi de rigle de oțel.
| Grosimea riglei (mm) | Unghiul de îndoire dorit | Unghi de supraîndoire (tipic) | Compensarea înapoi |
| 0,71 mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
Algoritmul de compensare a returului elastic este o caracteristică cheie a modelului nostru de îndoit automat de bază. Acesta permite mașinii să producă curbe precise fără a fi nevoie de ajustări manuale prin încercare și eroare. Acest lucru nu numai că îmbunătățește precizia, dar crește și productivitatea prin reducerea timpului de instalare și a risipei de materiale.
Atingerea curbelor precise este un lucru; menținerea acelei acuratețe în timp este alta. Funcția de îndoire a unui îndoitor automat este supusă uzurii, derivării termice și altor factori care îi pot degrada performanța. Pentru a vă asigura că mașina continuă să producă curbe precise, este esențial să aveți un program de verificare și întreținere. Acest program ar trebui să includă calibrarea regulată, inspecția sculelor și verificarea preciziei mașinii folosind tăieturi de testare.
Procesul de verificare implică de obicei îndoirea unei reguli de testare la un model cunoscut și apoi măsurarea formei rezultate. Măsurătorile sunt comparate cu dimensiunile programate. Dacă abaterile depășesc toleranța acceptabilă, mașina este reglată sau recalibrată. Modelul de testare ar trebui să includă o varietate de unghiuri și raze de îndoire pentru a se asigura că mașina este precisă pe toată gama sa. Testul trebuie efectuat la intervale regulate, cum ar fi la începutul fiecărei ture sau după schimbarea sculelor.
La Adewo Automation Equipment Co.,ltd., vă recomandăm următorul program de verificare și întreținere pentru modelul nostru de îndoit auto de bază:
Următorul tabel oferă un rezumat al sarcinilor de verificare și întreținere pentru funcția de îndoire.
| Sarcină | Frecvenţă | Scop |
| Inspecția vizuală a sculelor | Zilnic | Detectează uzura sau deteriorarea |
| Testați modelul de îndoire | Săptămânal | Verificați precizia mașinii |
| Ungerea pieselor mobile | Săptămânal | Reduceți uzura și asigurați o mișcare lină |
| Verificarea servomotoarelor | Lunar | Asigurați funcționarea corectă și detectați uzura |
| Calibrare completă | Anual | Restaurați mașina la specificațiile din fabrică |
Urmând un program structurat de verificare și întreținere, utilizatorii modelului nostru de îndoit automat de bază se pot asigura că mașina lor continuă să producă curbe precise timp de mulți ani. Fabrica noastră oferă instruire și asistență cuprinzătoare pentru a ajuta clienții noștri să implementeze aceste proceduri.
Întrebarea 1: Care este precizia tipică de îndoire a unui model de îndoit automat de bază?
Răspuns: Precizia tipică de îndoire a modelului nostru de îndoire automată de bază este de +/- 0,1 mm pentru poziția de îndoire și de +/- 0,5 grade pentru unghiul de îndoire. Acest nivel de precizie este potrivit pentru majoritatea aplicațiilor de fabricare a matrițelor cu reguli de oțel. Pentru aplicațiile care necesită o precizie și mai mare, oferim modele avansate cu codificatoare de rezoluție mai mare și algoritmi de compensare mai sofisticați.
Întrebarea 2: Îndoitorul automat poate îndoi rigla de oțel cu grosimi diferite?
Răspuns: Da, modelul de bază Auto Bender poate îndoi rigla de oțel cu grosimi diferite. Sistemul de control al mașinii include o bază de date cu parametrii de îndoire pentru diferite tipuri și grosimi de rigle. Operatorul selectează pur și simplu tipul și grosimea riglei, iar mașina ajustează automat parametrii de îndoire, inclusiv compensarea înapoi. Acest lucru face ca mașina să fie extrem de versatilă și ușor de utilizat.
Întrebarea 3: Cum gestionează aparatul de îndoit automat diferitele raze de îndoire?
Răspuns: Îndoitorul automat poate gestiona diferite raze de îndoire folosind diferite seturi de scule. Poansonul și matrița sunt modificate pentru a se potrivi cu raza de îndoire dorită. Sistemul de control al mașinii este programat cu geometria sculei, astfel încât ajustează automat parametrii de îndoire pentru a obține raza corectă. Schimbările de scule sunt de obicei rapide și ușoare, permițând operatorului să comute între diferite raze cu timp de nefuncționare minim.
Întrebarea 4: Care este unghiul maxim de îndoire pe care îl poate atinge îndoitorul automat?
Răspuns: Unghiul maxim de îndoire depinde de scule și de designul mașinii. Pentru o configurare standard, mașina poate realiza curbe de până la 90 de grade. Pentru aplicații speciale, unelte personalizate pot fi furnizate pentru a obține alte unghiuri, inclusiv îndoiri acute și obtuze. Fabrica noastră de la Adewo Automation Equipment Co.,ltd. poate furniza instrumente personalizate pentru a satisface cerințe specifice.
Întrebarea 5: Cum se asigură îndoitorul automat că îndoirile sunt în poziția corectă de-a lungul regulii?
Răspuns: Îndoitorul automat utilizează un mecanism de avans de precizie pentru a avansa rigula de oțel în poziția corectă pentru fiecare îndoire. Mecanismul de alimentare este antrenat de un servomotor și controlat de sistemul CNC al mașinii. Poziția de avans este programată pentru fiecare îndoire, iar servocontrolul în buclă închisă asigură poziționarea corectă a regulii. Mașina folosește, de asemenea, un sistem de detectare pentru a detecta marginea anterioară a riglei și pentru a verifica poziția de alimentare.
Funcția de îndoire a unui îndoit automat este un sistem sofisticat care combină mecanica de precizie, controlul servo avansat și software-ul inteligent pentru modelarea cu precizie a riglei de oțel. Precizia funcției de îndoire este determinată de precizia axelor de avans și de îndoire, de geometria sculelor, de eficacitatea algoritmului de compensare a returului elastic și de rigoarea programului de verificare și întreținere. Modelul de îndoit automat de bază de la Adewo Automation Equipment Co.,ltd. este conceput pentru a oferi cele mai înalte niveluri de acuratețe și repetabilitate, permițând producătorilor de matrițe să producă matrițe de înaltă calitate cu încredere.
